Los clientes suelen ver la máquina de corte CNC.. El husillo está funcionando, Se desprenden virutas del material., el refrigerante esta fluyendo, y la parte poco a poco va tomando forma. Esta es la parte más visible del mecanizado CNC., pero no es donde comienzan la mayoría de las decisiones de proceso..

Muchos de los factores clave detrás de la calidad, costo, plazo de entrega, y el riesgo de mecanizado ya están definidos antes de cortar la primera viruta. La máquina sigue un proceso.. La calidad de ese proceso depende de cómo se revise el dibujo., cómo se planifica la trayectoria, cómo se prepara el programa, y cómo se controlan los riesgos de mecanizado antes de comenzar la producción. Por eso es confiable servicio de mecanizado cnc Debe mirar más allá de la geometría del modelo y evaluar la ruta de fabricación real..

En JADE-CNC, La revisión previa al mecanizado se centra en cuestiones prácticas.: ¿Se puede sujetar la pieza de forma segura?? ¿Puede la herramienta alcanzar todas las funciones críticas?? ¿Se deformará una pared delgada?? ¿Una cavidad profunda provocará vibración?? ¿El acabado de la superficie coincide con la ruta de mecanizado?? ¿Se debe desbastar primero un agujero de precisión y terminarlo después??

Este artículo explica el papel del CAD., LEVA, código g, y código M en el mecanizado CNC, y por qué un buen trabajo CNC no es solo pulsar el botón de inicio.

1. Por qué la calidad CNC comienza antes del mecanizado

Una máquina CNC no decide por sí sola la mejor estrategia de fabricación. Ejecuta las instrucciones preparadas por ingenieros y operadores.. Si se malinterpreta el dibujo, el aparato es débil, la trayectoria es arriesgada, o el programa no está marcado, la pieza final puede presentar errores dimensionales, mal acabado superficial, marcas de herramientas, deformación, o problemas de montaje.

Antes de que comience el mecanizado, La planificación de procesos conecta la intención del diseño con el comportamiento real del material., herramientas, accesorios, y maquinas. Esto es especialmente importante para piezas de cavidades profundas., carcasas de paredes delgadas, agujeros de precisión, características roscadas, superficies cosméticas, y componentes que requieren un montaje estable.

Un mismo modelo 3D se puede mecanizar de varias formas diferentes. La diferencia entre un proceso estable y un proceso riesgoso suele aparecer en el tiempo del ciclo., acabado superficial, vida útil de la herramienta, tasa de chatarra, y confiabilidad en la entrega.

Un soporte simple, Por ejemplo, Es posible que solo necesite fresado y taladrado estándar.. La carcasa de una articulación de robot puede requerir un estricto control de datos, mandrinado del asiento del rodamiento, mecanizado de múltiples lados, e inspección de coaxialidad o perpendicularidad. Una cavidad de RF puede requerir un cuidadoso acabado de la pared, limpiar las esquinas internas, y recubrimiento o enmascaramiento controlado después del mecanizado. Estas decisiones no las toma la máquina automáticamente. Se realizan durante la revisión y programación..

2. CANALLA: entenderElaboración del dibujo y requisitos críticos.

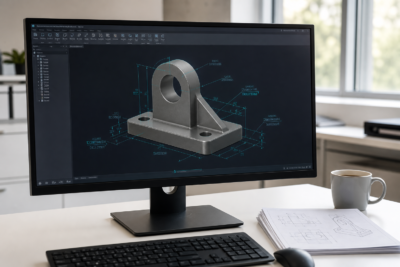

CAD es la etapa de diseño.. Define el modelo de pieza y la información del dibujo., incluyendo material, tolerancia, agujeros, trapos, acabado superficial, referencias de datos, y dimensiones críticas.

Un archivo CAD es más que una forma. Le dice al equipo de mecanizado lo que debe controlarse.. Es posible que una superficie de montaje necesite control de planitud. Un patrón de agujeros puede necesitar precisión posicional. Una superficie visible puede necesitar una ruta de mecanizado o acabado más limpia.. Un orificio roscado puede necesitar suficiente profundidad de rosca utilizable para el montaje.. Cada requisito afecta el plan del proceso..

Cuando llega un dibujo, La primera tarea de ingeniería es identificar qué características afectan la función.. Estos pueden incluir asientos de rodamientos., caras de sellado, agujeros roscados, superficies de contacto, paredes delgadas, bolsillos profundos, o áreas cosméticas. Estas características influyen en el diseño de las luminarias., secuencia de mecanizado, selección de herramientas, y planificación de inspección.

El material también importa en la fase de revisión CAD. Aluminio 6061-T6, 7075-T6, acero inoxidable, cobre, titanio, POM, ABS, y la PC se comportan de manera diferente durante el mecanizado. La elección del material afecta los parámetros de corte, desgaste de herramientas, riesgo de rebabas, control de deformaciones, y acabado superficial.

Para piezas de aluminio, El corte a alta velocidad a menudo puede lograr una eliminación eficiente del material., pero el control de las rebabas y la consistencia de la superficie siguen siendo importantes. Para acero inoxidable, calor, endurecimiento por trabajo, y el desgaste de las herramientas necesitan más atención. Para plásticos de ingeniería, La presión de sujeción y el calor de corte pueden afectar las dimensiones finales.. Es por eso que la revisión del material debe realizarse antes de programar., no después de que comience el mecanizado.

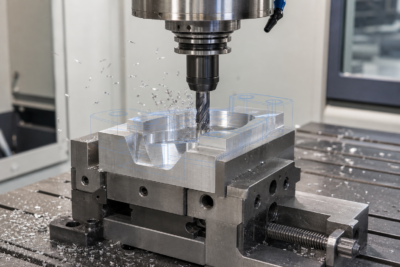

3. LEVA: Convertir el diseño en una estrategia de mecanizado

CAM es la etapa de preparación para la fabricación.. Si CAD responde qué hacer, CAM responde cómo hacerlo.

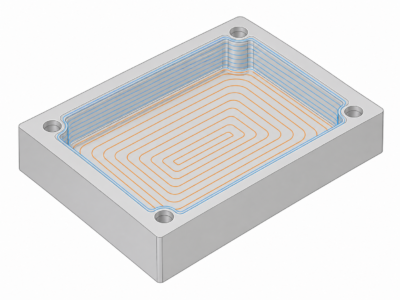

Durante la programación CAM, el ingeniero selecciona herramientas de corte, secuencia de mecanizado, estrategia de desbaste, terminando caminos, alimenta, velocidades, paso a paso, profundidad de corte, y movimiento seguro de herramientas. La salida es un programa CNC que la máquina puede ejecutar..

Un buen plan CAM considera tanto la geometría como el riesgo. Las caries profundas pueden requerir herramientas más largas, pero la extensión larga de la herramienta reduce la rigidez y aumenta el riesgo de vibración. Las piezas de paredes delgadas pueden necesitar cortes de acabado más ligeros y una eliminación equilibrada del material.. Es posible que sea necesario perforar agujeros de precisión, áspero aburrido, y terminar de aburrir en lugar de una simple operación.

Para componentes prismáticos estándar, un establo servicio de fresado cnc la ruta puede ser suficiente. Para piezas con múltiples caras en ángulo, socavados, o requisitos de acceso complejos, 5-mecanizado CNC de eje puede reducir los cambios de configuración y mejorar la alineación de las funciones. Para ejes redondos, patas, mangas, o características convertidas, servicio de torneado cnc puede ser parte de la ruta total del proceso.

Aquí es donde el mecanizado CNC se convierte en un trabajo de ingeniería. El objetivo no es sólo recortar la forma., pero para cortar piezas calificadas de forma repetida y segura.

4. Por qué el mismo modelo puede producir resultados diferentes

Un mismo modelo 3D puede producir resultados diferentes según la estrategia de mecanizado. Un proceso puede ser rápido pero dejar marcas de herramientas obvias. Otro puede crear una superficie más suave pero requiere más tiempo de ciclo. Un tercero puede parecer aceptable en la simulación pero volverse inestable durante el corte real debido al voladizo de la herramienta., mala evacuación de virutas, o fijación débil.

Las decisiones sobre la trayectoria de la herramienta pueden afectar el tiempo del ciclo, acabado superficial, marcas de herramientas, estabilidad dimensional, y seguridad en el mecanizado. Para superficies cosméticas, la dirección y el espaciado de las pasadas de acabado pueden cambiar la textura visible. Para paredes delgadas, El corte agresivo puede causar deflexión.. Para bolsillos profundos, El acceso deficiente a las herramientas puede generar vibraciones o riesgo de colisión..

El tratamiento de la superficie también depende de las elecciones de mecanizado anteriores.. Una pieza que será anodizada., pintado, cepillado, o pulido necesita una condición adecuada del borde y preparación de la superficie antes del acabado. si rebabas, marcas de herramientas profundas, o quedan texturas inconsistentes, el posterior Acabado de superficies CNC El proceso puede hacer que estos problemas sean más visibles en lugar de ocultarlos..

Por eso es importante programar antes de mecanizar. Un buen proceso reduce la posibilidad de descubrir problemas sólo después de que la pieza terminada ya esté fabricada..

5. Riesgos comunes de mecanizado encontrados antes de la producción

Equipos de mecanizado experimentados buscan riesgos antes de comenzar el mecanizado. Esta revisión ayuda a reducir el retrabajo, chatarra, rotura de herramienta, y retrasos en la entrega. El riesgo específico depende de la geometría de la pieza., material, tolerancia, cantidad, y requisitos de acabado superficial.

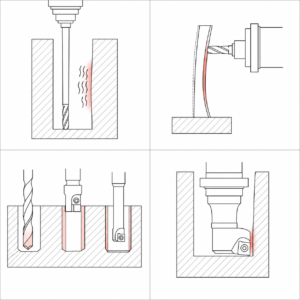

• Cavidades profundas: La longitud de extensión de la herramienta debe evaluarse tempranamente. Una herramienta larga puede llegar a la cavidad., pero es posible que no corte de manera estable. Charla, mal acabado superficial, y puede aparecer desviación dimensional si la rigidez no es suficiente. El proceso puede necesitar reducciones más breves, un titular diferente, mecanizado en reposo, o tolerancia de desbaste ajustada.
• Piezas de paredes delgadas: Las paredes delgadas pueden deformarse debido a la fuerza de corte., presión de sujeción, o tensión residual del material. Desbaste equilibrado, asignación adecuada, tiempo de liberación de estrés, y se deben considerar pases de acabado controlados. Una carcasa de aluminio delgada puede verse correcta mientras está sujeta, luego retrocede después del lanzamiento.
• Agujeros de precisión: Los agujeros de precisión a menudo necesitan un proceso por etapas, como la perforación., áspero aburrido, semiacabado, y taladrado o escariado final. Una sola operación de perforación puede no ser suficiente para lograr un ajuste perfecto., redondez, o requisitos de acabado superficial. Los asientos de los cojinetes y los orificios de ubicación deben revisarse cuidadosamente..
• Interferencia de herramientas: La herramienta de corte puede llegar a la superficie., pero el soporte o la tuerca pueden chocar con la pared lateral en áreas profundas o estrechas. La geometría del portaherramientas debe incluirse en la simulación cuando sea necesario., especialmente para caries, moldes, carcasas, y funciones multieje.
• Mecanizado de roscas: El roscado puede ser eficaz para roscas pequeñas y materiales adecuados.. El fresado de roscas puede ser más seguro para roscas más grandes, materiales más duros, o casos en los que es útil ajustar el tamaño del hilo. La elección afecta la lista de herramientas., tiempo de ciclo, y fiabilidad del montaje.
• Planificación de la inspección: Las dimensiones críticas deben identificarse antes de la producción para que el método de inspección esté listo.. Una pieza que necesita una posición de orificio ajustada, llanura, o el paralelismo puede requerir más que una rápida verificación visual. El derecho Inspección de calidad CNCEl plan ayuda a confirmar la pieza antes del envío..

6. Código G: Controlar el movimiento de la herramienta

El código G controla principalmente el movimiento de la máquina. Le dice a la máquina CNC dónde va la herramienta., que rápido se mueve, que camino sigue, y qué sistema de coordenadas o modo de compensación está activo.

Para clientes, El punto clave es no memorizar los números de código.. El punto importante es que el código G traduce la trayectoria de la herramienta CAM en movimiento de la máquina.. Si la trayectoria, configuración de coordenadas, o la compensación es incorrecta, Es posible que la pieza no coincida con el dibujo..

El código G también afecta la suavidad con la que la máquina se mueve en las curvas., cómo se procesan los agujeros, y cómo se aplica la compensación de herramienta. Es posible que un contorno con muchos segmentos de línea cortos no se comporte igual que una interpolación de arco limpia.. Un ciclo de perforación puede ser eficiente, pero aún necesita la profundidad correcta, plano de retraccion, refrigerante, y plan de evacuación de virutas.

Un ejemplo simplificado puede incluir G54 para la selección de coordenadas de trabajo., M06 para cambio de herramienta, M03 para inicio del husillo, M08 para refrigerante encendido, y G81 para un ciclo de taladrado. En producción real, El programa debe coincidir con el sistema de control de la máquina y la configuración real..

7. Código M: Controlar las acciones de soporte de la máquina

Si el código G le dice a la máquina cómo moverse, El código M le indica qué acciones de apoyo realizar. Estas acciones pueden incluir el arranque del husillo., parada del husillo, refrigerante encendido, refrigerante apagado, cambio de herramienta, parada opcional, y otras funciones de la máquina.

El código M puede variar según el fabricante de la máquina y el controlador. Es por eso que los programas CNC deben prepararse y verificarse de acuerdo con la máquina real., no sólo la salida del software CAM.

En producción diaria, El código G y el código M funcionan juntos. Antes de que una herramienta corte, Es posible que sea necesario mover la máquina a una posición segura., cambiar herramientas, compensación de longitud de herramienta de carga, iniciar el husillo, y enciende el refrigerante. Si falta alguna acción de apoyo o está secuenciada incorrectamente, La trayectoria de la herramienta puede ser correcta en la pantalla pero insegura en la máquina..

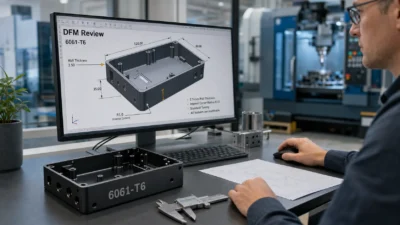

8. Revisión y simulación de DFM antes del primer paso

Un buen mecanizado CNC no es solo presionar el botón de inicio. Antes de la producción, La revisión y simulación de DFM ayudan a identificar problemas mientras siguen siendo más baratos y fáciles de resolver..

Una revisión DFM comprueba si el diseño se puede mecanizar de forma fiable. Puede revisar el radio mínimo de las esquinas., relación profundidad-diámetro, espesor de pared, tolerancia razonabilidad, ajuste material-proceso, profundidad del hilo, requisitos de acabado superficial, y factores de costos.

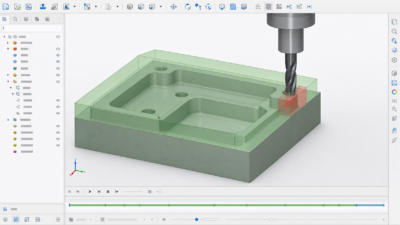

La simulación de mecanizado puede ayudar a detectar muchos riesgos básicos de programación, incluida la colisión de herramientas, interferencia del titular, ranurado, áreas no mecanizadas, y movimientos rápidos e inseguros. La simulación no reemplaza la experiencia real de mecanizado, pero ayuda a reducir errores de programación evitables antes del corte de prueba..

Un plan de proceso completo puede incluir una ruta de operación., lista de herramientas, plan de instalación, notas de mecanizado, y plan de inspección. Estos documentos respaldan una calidad de mecanizado repetible., especialmente cuando las piezas pasan del prototipo a la producción en lotes pequeños.

Para piezas específicas de la aplicación, La revisión de DFM también debe considerar el caso de uso final. Un componente para mecanizado CNC robótico puede necesitar asientos de rodamiento estables, bolsillos ligeros, y caras de montaje precisas. Un componente para equipos de comunicación mecanizado CNC puede necesitar precisión de la cavidad, Superficies relacionadas con RF, control de recubrimiento, o durabilidad ambiental. Estos requisitos deben entenderse antes de programar..

9. Cómo JADE-CNC ayuda a reducir el riesgo de mecanizado

JADE-CNC no trata el mecanizado CNC como una simple operación de archivo a máquina. Cuando un cliente envía archivos y dibujos CAD, Nuestro equipo puede revisar la pieza a partir del material., tolerancia, acceso a herramientas, fijación, acabado superficial, y perspectivas de inspección antes de que comience la producción.

Para piezas de cavidad profunda, podemos revisar la extensión de la herramienta, autorización del titular, tolerancia de desbaste, y riesgo de charla. Para piezas de paredes delgadas, Podemos revisar la estrategia de sujeción., secuencia de corte, y control de deformaciones. Para agujeros de precisión, Podemos revisar la ruta de desbaste y acabado antes de confirmar el plan de mecanizado..

Dependiendo del requisito del proyecto., JADE-CNC puede admitir retroalimentación DFM, notas de planificación de procesos, revisión de riesgos de mecanizado, e inspección del primer artículo para dimensiones críticas. El objetivo es encontrar problemas potenciales antes del mecanizado., no después de que la pieza terminada ya esté hecha.

Cuando la selección de materiales aún está abierta, nuestro equipo también puede discutir rutas prácticas para mecanizado CNC de aluminio, mecanizado CNC de acero inoxidable, cobre, titanio, y piezas de plástico de ingeniería. La recomendación final depende de los requisitos del dibujo., cantidad, acabado superficial, objetivo de costo, y condiciones de aplicación.

10. Conclusión

La calidad del mecanizado CNC se planifica antes de cortarlo.. CAD define los requisitos de diseño.. CAM convierte el diseño en una estrategia de mecanizado. El código G controla el movimiento de la herramienta.. Coordenadas de código M que respaldan las acciones de la máquina.. Estas etapas trabajan juntas para convertir un dibujo o modelo 3D en una pieza física confiable..

Cuando una pieza CNC tiene tolerancias estrictas, caries profundas, paredes delgadas, agujeros de precisión, características roscadas, o requisitos de acabado superficial, La selección de proveedores no debe depender únicamente de los modelos de máquinas y las cotizaciones.. El trabajo invisible antes del mecanizado a menudo determina si la pieza final se puede producir con precisión., eficientemente, y confiablemente.

JADE-CNC ayuda a los clientes a revisar los riesgos de mecanizado antes de que comience la producción, para que los problemas se puedan encontrar antes y controlar con un plan de proceso práctico. Ésta es la diferencia entre simplemente ejecutar un programa y crear un proceso de mecanizado CNC confiable.
