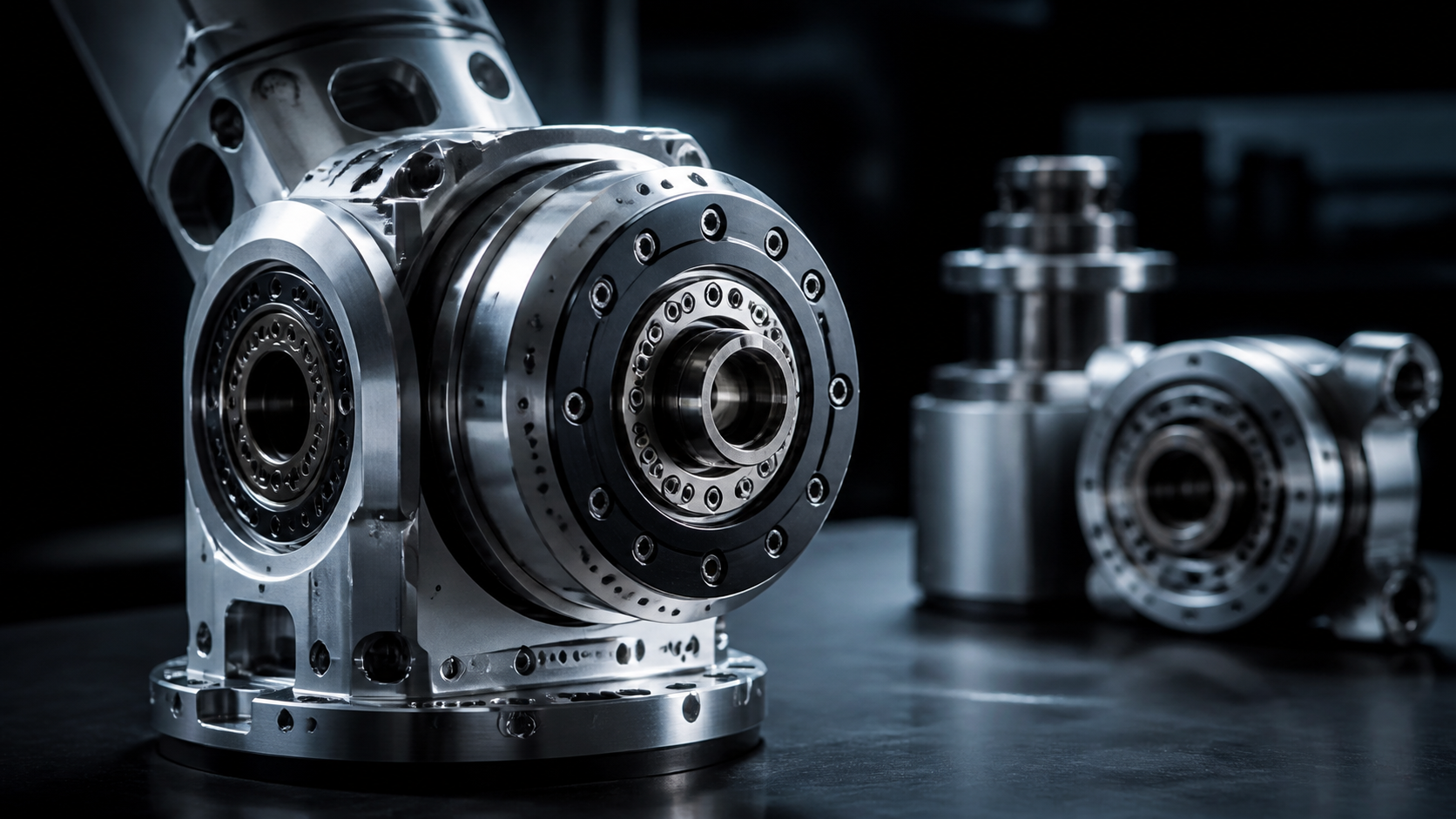

Usinage CNC de précision pour pièces de joint de robot

Dans les systèmes robotiques, la précision du mouvement commence au niveau de l'articulation.

Un robot peut paraître avancé de l’extérieur, mais sa stabilité de mouvement dépend fortement de la précision de ses composants mécaniques. Parmi eux, le boîtier commun du robot est l'une des pièces les plus critiques. Il supporte les roulements, systèmes d'engrenages, moteurs, et les connexions structurelles entre les axes.

Dans Pièces de joint de robot usinage CNC, détails tels que les sièges de roulement, faces de montage, références de référence, concentricité, et la tolérance d'usinage doit être soigneusement contrôlée. Même de petits écarts dans un boîtier commun peuvent entraîner un désalignement, vibration, bruit, répartition inégale de la charge, et problèmes de performances à long terme.

Les boîtiers de joint de robot ne sont pas de simples pièces structurelles. Ils affectent directement la précision du mouvement, transfert de charge, et la fiabilité du système.

Qu'est-ce qu'un boîtier commun pour robot?

Un boîtier d'articulation de robot est un composant mécanique de précision utilisé pour soutenir et aligner les éléments de mouvement clés à l'intérieur d'une articulation robotique..

En fonction de la conception du robot, ça peut soutenir:

• Roulements
• Entraînements harmoniques ou systèmes d'engrenages
• Moteurs
• Arbres
• Faces de montage
• Points de connexion structurels

Sa fonction principale est d'assurer une rotation précise et un transfert de charge stable entre les axes du robot..

Si le boîtier n'est pas usiné avec précision, le roulement peut ne pas s'asseoir correctement, le moteur et la boîte de vitesses peuvent ne pas s'aligner, ou l'articulation peut générer des vibrations lors du mouvement. Pour les applications robotiques, cela peut affecter la répétabilité, précision de positionnement, durée de vie, et les performances globales du système.

La précision du siège de roulement est essentielle

Les sièges de roulement font partie des caractéristiques les plus importantes des boîtiers de joints de robots.

Un siège de roulement doit maintenir le roulement en toute sécurité tout en maintenant un bon ajustement., rondeur, et l'alignement. Si l'alésage est trop serré, l'assemblage devient difficile et la contrainte des roulements peut augmenter. Si c'est trop lâche, le roulement peut se déplacer sous la charge et réduire la précision du mouvement.

Pour de nombreuses pièces articulées de robots de précision, La tolérance du siège de roulement peut devoir être contrôlée dans des plages étroites telles que ±0,01 mm, en fonction du dessin et de l'application.

La qualité du siège de roulement affecte:

• Douceur de rotation
• Ajustement de l'assemblage
• Transfert de charge
• Bruit et vibrations
• Durée de vie des roulements
• Répétabilité du mouvement

C'est pourquoi l'ennui de précision, sélection rigoureuse des outils, et une inspection stricte est essentielle lors de l'usinage CNC.

Alignement entre le moteur, Boîte de vitesse, et le roulement doit être contrôlé

Un boîtier commun de robot relie souvent plusieurs composants de mouvement ensemble. Le moteur, boîte de vitesse, entraînement harmonique, palier, arbre, et les surfaces de montage doivent fonctionner comme un seul système.

Si ces fonctionnalités ne sont pas alignées, l'articulation peut subir une charge inégale, vibration, friction, ou usure prématurée.

Les exigences d’alignement importantes peuvent inclure:

• Concentricité
• Parallélisme
• Perpendicularité
• Relation de référence
• Précision de la position du trou
• Planéité de la face de montage

En usinage CNC, ces exigences sont contrôlées par la planification des données, conception de luminaires, stratégie d'usinage multi-axes, et inspection. Pour boîtiers articulés de robots complexes, la relation entre les caractéristiques est souvent plus importante que n'importe quelle dimension unique.

Une pièce peut paraître correcte visuellement, mais si l'alésage du moteur et le siège du roulement ne sont pas concentriques, l'articulation robotique finale peut ne pas fonctionner correctement.

Les structures à parois minces créent un risque de déformation

Les pièces robotiques doivent souvent être légères. C'est pourquoi de nombreux boîtiers de robots utilisent des structures à parois minces., poches, côtes, et cavités optimisées.

La conception légère aide à réduire l'inertie et à améliorer les performances de mouvement du robot. Cependant, l'usinage de parois minces crée des défis de fabrication.

Pendant l'usinage CNC, les parois minces peuvent se déformer en raison de:

• Force de coupe
• Pression de serrage
• Contrainte interne du matériau
• Génération de chaleur
• Enlèvement de matière irrégulier
• Vibrations de l'outil

Si la déformation n’est pas contrôlée, le boîtier final peut perdre sa planéité, rondeur, ou stabilité dimensionnelle.

JADE-CNC gère l'usinage des parois fines grâce à des parcours d'outils optimisés, tenue de travail stable, paramètres de coupe contrôlés, surépaisseur d'usinage appropriée, et inspection étape par étape.

La chaleur et les vibrations affectent les performances à long terme

Les articulations du robot fonctionnent sous charge dynamique. Les moteurs génèrent de la chaleur, les engrenages transmettent le couple, et les roulements effectuent des mouvements répétés. Un boîtier commun doit rester stable dans ces conditions de fonctionnement.

Surfaces mal usinées, sièges de roulement imprécis, ou des faces de montage mal alignées peuvent augmenter les vibrations et la chaleur pendant le fonctionnement. Au fil du temps, cela peut réduire la durée de vie ou provoquer un mouvement instable.

Pour les systèmes robotiques, l'usinage de précision ne consiste pas seulement à réussir l'inspection dimensionnelle. Il s'agit de garantir une fiabilité à long terme dans des conditions de travail réelles..

C'est pourquoi la fabrication de boîtiers de joints de robots doit prendre en compte à la fois la précision de l'usinage et les performances de l'application..

Comment l'usinage CNC résout les défis du boîtier commun des robots

L'usinage CNC est bien adapté aux boîtiers de joints de robots car il peut produire des cavités complexes, alésages précis, faces de montage, trous filetés, et caractéristiques multi-angles à partir de matériaux métalliques ou plastiques techniques.

Chez JADE-CNC, Les services d'usinage CNC robotisés ne se limitent pas à la découpe de la pièce.. Avant la production, nous examinons les dessins, Fichiers CAO, matériels, tolérances, accès aux outils, exigences de finition de surface, références de référence, et portée de l'inspection.

Pour les boîtiers de joint de robot et les pièces mobiles associées, nous appliquons généralement:

• Fraisage CNC à grande vitesse pour cavités complexes
• Alésage de précision pour les sièges de roulements
• 5-usinage d'axes pour fonctionnalités multi-angles
• Stratégies d'usinage contrôlées pour les structures à parois minces
• Contrôle de l'état de surface des interfaces de roulement et de montage
• Planification de l'inspection pour les dimensions critiques

Ce processus contribue à améliorer la précision dimensionnelle, fiabilité de l'assemblage, et cohérence d'une pièce à l'autre.

Principales capacités d'usinage CNC pour les composants robotiques

Les pièces de joint de robot nécessitent souvent une combinaison de fraisage, ennuyeux, forage, tapotement, tournant, et finition de surface.

JADE-CNC prend en charge des composants de précision tels que:

• Boîtiers de joint de robot
• Supports
• Arbres
• Épingles
• Manches
• Pièces liées aux roulements
• Composants du système de mouvement
• Boîtiers fraisés
• Fonctionnalités transformées

Les principales capacités d'usinage comprennent:

• Tolérance stricte jusqu'à ±0,01 mm, en fonction de la géométrie de la pièce et des exigences du dessin
• Finition de surface lisse pour les interfaces de roulements
• Déformation contrôlée pour les pièces à parois fines
• 5-Usinage CNC d'axes pour structures complexes
• Prototypage rapide et production en petits lots
• Finition de surface telle que l'anodisation, polissage, et revêtement

Le parcours d'usinage final dépend de la conception de la pièce, matériel, tolérance, quantité, et les exigences en matière d'inspection.

Sélection des matériaux pour les boîtiers de joints de robots

La sélection des matériaux affecte la résistance, poids, stabilité d'usinage, traitement de surface, et le coût.

Les matériaux courants pour les boîtiers de joints de robots comprennent:

Aluminium 7075
7075 l'aluminium est léger et solide. Il est souvent utilisé lorsqu'une résistance mécanique plus élevée est requise tout en maintenant un poids faible..

Aluminium 6061
6061 l'aluminium est rentable, usinable, et largement utilisé pour les boîtiers de robots, parenthèses, et composants structurels.

Acier inoxydable
L'acier inoxydable offre une résistance et une résistance à la corrosion plus élevées, mais il est plus lourd et plus difficile à usiner que l'aluminium.

Titane
Le titane est utilisé pour les applications haut de gamme nécessitant de la résistance, faible poids, et résistance à la corrosion. Il nécessite un contrôle d'usinage minutieux en raison du comportement de son matériau..

Plastiques techniques
Matériaux tels que le POM, Nylon, et le PEEK peut être utilisé pour les matériaux légers, à faible friction, isolation électrique, ou exigences d'application spéciales.

Un fournisseur d'usinage fiable doit aider à évaluer la sélection des matériaux en fonction de la fonction de la pièce., tolérance, quantité de production, et environnement de travail.

Du prototype à la production en petites séries

Le développement de la robotique implique souvent des itérations de conception répétées.

Un boîtier commun de robot peut être prototypé en petites quantités, testé, modifié, puis produit à nouveau. Cela rend une réponse rapide et une fabrication flexible importantes.

Supports JADE-CNC:

• Prototypage CNC rapide
• Production en petits lots
• Revue des dessins avant usinage
• Commentaires sur la conception pour la fabrication
• Suggestions de matériaux et de procédés
• Coordination des finitions de surfaces
• Inspection des fonctionnalités critiques

Pour les équipes de robotique, cela permet de raccourcir les cycles de développement tout en maintenant les exigences de précision.

Un bon prototype ne sert pas seulement à vérifier l’apparence. Il doit également vérifier l'assemblage, mouvement, alignement, et risque de performance à long terme.

Pourquoi l'inspection est importante pour les pièces de joint de robot

Les boîtiers de joint de robot contiennent généralement plusieurs fonctionnalités critiques qui doivent fonctionner ensemble. L’inspection doit donc se concentrer sur les dimensions fonctionnelles, pas seulement la taille globale.

Les points d'inspection importants peuvent inclure:

• Diamètre du siège du roulement
• Rondeur d'alésage
• Concentricité
• Planéité de la face de montage
• Position du trou
• Qualité du fil
• Épaisseur de paroi
• Cotes liées à la référence
• Finition de surface des zones de contact

Pour les pièces de haute précision, des rapports d’inspection peuvent être requis avant l’expédition. Cela aide les clients à confirmer si la pièce répond aux exigences de dessin et d'assemblage..

Conclusion

La précision des mouvements robotiques commence par des composants mécaniques précis.

Un boîtier de joint de robot bien usiné permet d'assurer une rotation stable, alignement précis, transfert de charge en douceur, et fiabilité à long terme. Sièges de roulement, faces de montage, références de référence, structures à parois minces, et les tolérances d'usinage doivent toutes être soigneusement contrôlées.

JADE-CNC fournit des services d'usinage CNC pour les boîtiers de joints de robots et les composants de mouvement associés, prise en charge de la fabrication CAO à CNC, sélection des matériaux, fraisage de précision, ennuyeux, 5-usinage des axes, finition de surface, et planification des inspections, du prototype à la production en petits lots.

Appel à l'action

À la recherche d'un fabricant de composants robotiques pour les boîtiers de joint de robot ou les pièces de mouvement associées?

JADE-CNC peut examiner les exigences d'usinage RFQ pour les composants en aluminium, pièces usinées en titane, boîtiers fraisés, arbres tournés, épingles, manches, et caractéristiques liées aux roulements avant de confirmer la voie de production la plus pratique.

Pour des projets souvent comparés à un Usine de pièces de tournage CNC, Usine de pièces en aluminium de tournage CNC, Fabricant de pièces de tournage CNC, ou Fabricants de pièces de tournage CNC, JADE-CNC peut également évaluer si le tournage, fraisage, 5-usinage des axes, ou un processus combiné est la meilleure solution.

Le processus final dépend du dessin, matériel, tolérance, état de surface, quantité, et portée de l'inspection.

N'hésitez pas à partager vos fichiers CAO avec nous.
